玻璃鋼工藝管道具有耐腐蝕、防污抗蛀、耐熱、抗凍、可設(shè)計性好等一系列優(yōu)異特性，在給排水行業(yè)應(yīng)用比較廣泛。類似于容器成形，只不過對管道來說無需封頭。一般都采用大于54.7度的纏繞角度在管端以接近90度的纏繞返回，管端的纖維堆積多，利用接頭的環(huán)向強度和剛度，以保證密封性能。大口徑長距離輸送管道的連接使用O形圈承插連接，單根管道的兩端被制成一陰、一陽的形式。

玻璃鋼管內(nèi)壁非常光滑，糙率和摩阻力很小。糙率系數(shù)為0.0084，而混凝土管的n值為0.014，鑄鐵管為0。013，因此，玻璃鋼管能顯著減少沿程的流體壓力損失，提高輸送能力。因此，可帶來顯著的經(jīng)濟效益:在輸送能力相同時，工程可選用內(nèi)徑較小的玻璃鋼管道，從而降低一次性的工程投入;采用同等內(nèi)徑的管道，玻璃鋼管道可比其他材質(zhì)管道減少壓頭損失，節(jié)省泵送費用。此外，玻璃鋼管道可縮短泵送時間，減少長期運行費用。

玻璃鋼管由于具有較好的耐腐，耐磨和抗凍和抗污等性能，因此工程不需要進行防銹，防污，絕緣，保溫等措施和檢修。對地埋管無需作陰極保護，可節(jié)約工程維護費用達70%以上。

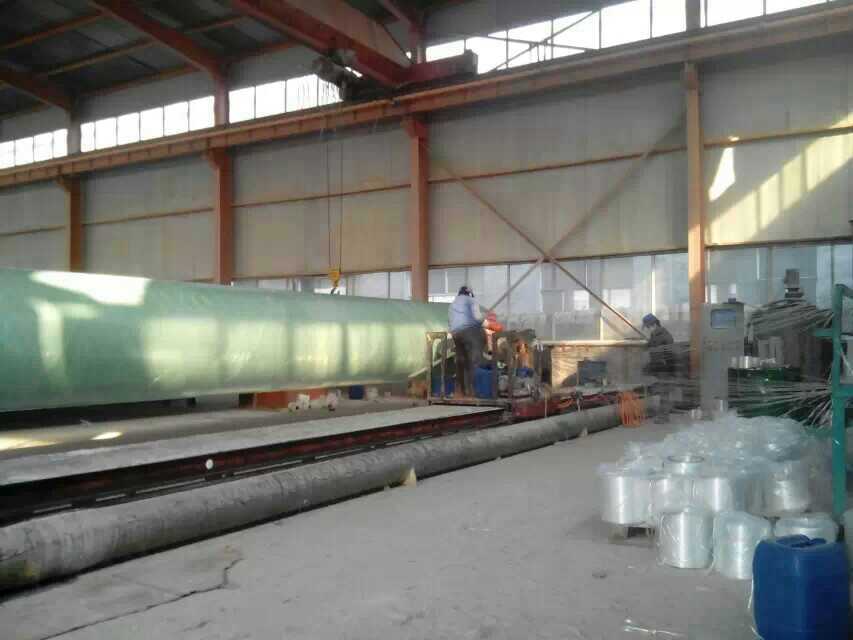

河北華盛節(jié)能設(shè)備有限公司玻璃鋼工藝管道廠家直銷：

為了保證玻璃鋼工藝管道的安裝精度，確保管道安裝后所受應(yīng)力的均勻，管件可以由專業(yè)人員按照現(xiàn)場尺寸進行現(xiàn)場制作。

進行現(xiàn)場預(yù)置時應(yīng)該要注意以下幾點：

1、如果發(fā)生流膠現(xiàn)象，一可能是樹脂粘度太小，可適當(dāng)加入2% ～3%活性二氧化硅粉;二可能是配料不均勻 ，配制樹脂液時，要充分?jǐn)嚢?三可能是固化劑用量不足 ，要適當(dāng)調(diào)整固化劑用量。

2、如果制品表面發(fā)粘，一可能是制品表面樹脂中交聯(lián)劑揮發(fā)過多，樹脂中笨乙烯揮發(fā)使比例失調(diào)，造成不固化。防止方法有避免樹脂膠凝前溫度過高;控制通風(fēng)，減少揮發(fā)。二可能是空氣濕度大，水對樹脂的固化有延緩和阻聚作用。因此,最好選擇相對濕度較小的天氣進行施工。雨雪天氣應(yīng)采取特別措施。

3、如果制品內(nèi)氣泡多，一可能是樹脂用量過多，膠液氣泡含量多，所以要嚴(yán)格控制用膠量。同時還要注意攪拌的方式，防止產(chǎn)生過多的氣泡。

4、如果制品發(fā)生分層現(xiàn)象，則要檢查所有玻璃絲布是否脫蠟處理或者受潮，要選用“三無”玻璃絲布，在使用前要進行干燥。同時要檢查是否用膠量過不足，或者玻璃絲布鋪層未壓實。糊制時，要使用足夠的膠液，用力刮涂，使鋪層壓實，趕盡氣泡。

5、如果發(fā)生固化不完全現(xiàn)象，主要是固化劑用量不足或者失效，檢查后要拆除原來糊口，重新進行糊制。

以上是河北華盛節(jié)能設(shè)備有限公司專業(yè)技術(shù)人員為您詳解的玻璃鋼工藝管道具有的優(yōu)異特征及安裝時應(yīng)注意事項，希望對您有所幫助，如果您有這方面的需求請聯(lián)系我們或來直接廠參觀訂購，總經(jīng)理及全體員工熱忱歡迎您的到來！
